Cosa sono i giunti di trasmissione e perché sono così importanti?
In una trasmissione meccanica, ci sono componenti che attirano subito l’attenzione: motori, riduttori, sistemi di controllo.
E poi ci sono componenti meno appariscenti, ma altrettanto importanti.
I giunti di trasmissione appartengono a questa seconda categoria.
Spesso vengono considerati semplici elementi di collegamento tra due alberi. In realtà svolgono un ruolo fondamentale nel garantire il corretto funzionamento dell’intero sistema.
Un giunto scelto correttamente contribuisce a migliorare affidabilità, durata e prestazioni della macchina.
Un giunto scelto in modo superficiale può invece causare vibrazioni, usura precoce, perdita di precisione e fermi macchina.
Per questo motivo, capire come funzionano i giunti e conoscere le principali tecnologie disponibili è il primo passo per progettare una trasmissione efficiente.
Cosa sono i giunti di trasmissione?
Un giunto di trasmissione è un componente meccanico utilizzato per collegare due alberi e trasmettere il moto rotatorio e la coppia da un organo all’altro.
Nella maggior parte delle applicazioni industriali, il giunto collega:
- motore e riduttore;
- motore e impianto;
- riduttore e organo di lavoro;
- due sezioni di uno stesso albero.
La sua funzione non si limita però alla sola trasmissione della coppia.
A seconda della tecnologia utilizzata, un giunto può anche:
- compensare disallineamenti;
- assorbire vibrazioni;
- smorzare urti e picchi di carico;
- migliorare la precisione della trasmissione;
- contribuire alla protezione degli organi meccanici collegati.
Per questo motivo il giunto deve essere considerato parte integrante del sistema di trasmissione e non un semplice accessorio.
A cosa serve un giunto di trasmissione?
Le funzioni che un giunto può svolgere dipendono dalla sua configurazione costruttiva.
Vediamo le principali.
Trasmettere la coppia
La funzione più evidente è trasferire la coppia da un albero all’altro mantenendo la continuità del moto.
Ogni giunto viene progettato per trasmettere una determinata coppia nominale e deve essere dimensionato in funzione delle reali condizioni operative della macchina.
Compensare i disallineamenti
Nella pratica industriale è molto difficile ottenere un allineamento perfetto tra due alberi.
Durante il montaggio o durante il funzionamento possono verificarsi:
- disallineamenti radiali;
- disallineamenti angolari;
- spostamenti assiali.
Molte tipologie di giunti sono progettate proprio per compensare questi fenomeni senza generare carichi eccessivi sui supporti.
Assorbire vibrazioni e urti
Alcune applicazioni sono soggette a carichi variabili, inversioni di moto, urti o vibrazioni.
In questi casi un giunto elastico può contribuire ad attenuare le sollecitazioni trasmesse alla macchina.
Questo si traduce spesso in:
- maggiore durata dei componenti;
- riduzione dell’usura;
- funzionamento più regolare.
Migliorare la precisione della trasmissione
In molte macchine automatiche e sistemi servoassistiti la precisione è fondamentale.
Per queste applicazioni vengono utilizzati giunti progettati per garantire:
- elevata rigidità torsionale;
- assenza di gioco;
- risposta dinamica precisa.
Quali problemi risolve un giunto?
Uno dei modi migliori per capire il ruolo di un giunto è osservare i problemi che contribuisce a risolvere.
Disallineamenti tra alberi
Anche piccoli errori di allineamento possono generare:
- usura prematura dei cuscinetti;
- aumento delle vibrazioni;
- riduzione della vita utile della trasmissione.
Un giunto adeguatamente selezionato consente di compensare questi fenomeni entro i limiti previsti dal progetto.
Sollecitazioni dinamiche
Arresti improvvisi, avviamenti frequenti e variazioni di carico possono mettere sotto stress la trasmissione.
Alcune famiglie di giunti aiutano ad assorbire parte di queste sollecitazioni, riducendo l’impatto sugli altri componenti.
Vibrazioni
Le vibrazioni non rappresentano solo un problema di comfort o rumorosità.
Nel lungo periodo possono compromettere precisione e affidabilità dell’impianto.
La scelta della tecnologia di giunto corretta può contribuire a limitarne gli effetti.
Come si classificano i giunti di trasmissione?
Esistono molte tecnologie differenti, ma è possibile raggrupparle in tre grandi famiglie.
Questa classificazione aiuta a comprendere le caratteristiche generali di ciascuna soluzione.
Giunti rigidi
I giunti rigidi collegano due alberi senza consentire movimenti relativi significativi.
Vengono utilizzati quando:
- l’allineamento è molto preciso;
- non sono richieste compensazioni;
- la priorità è la trasmissione diretta della coppia.
Sono semplici e robusti, ma poco tolleranti ai disallineamenti.
Giunti elastici
I giunti elastici utilizzano elementi deformabili per compensare piccoli errori di allineamento e assorbire vibrazioni.
Rappresentano una delle soluzioni più diffuse nell’industria grazie alla loro versatilità.
Tra questi rientrano molte delle tecnologie più utilizzate nelle applicazioni industriali moderne.
Giunti torsionalmente rigidi
Questa categoria comprende giunti progettati per garantire elevata precisione di trasmissione.
Sono spesso utilizzati in:
- servoazionamenti;
- sistemi di automazione;
- macchine utensili;
- applicazioni di posizionamento.
Consentono di trasmettere il moto con elevata accuratezza mantenendo al tempo stesso la capacità di compensare alcuni disallineamenti.

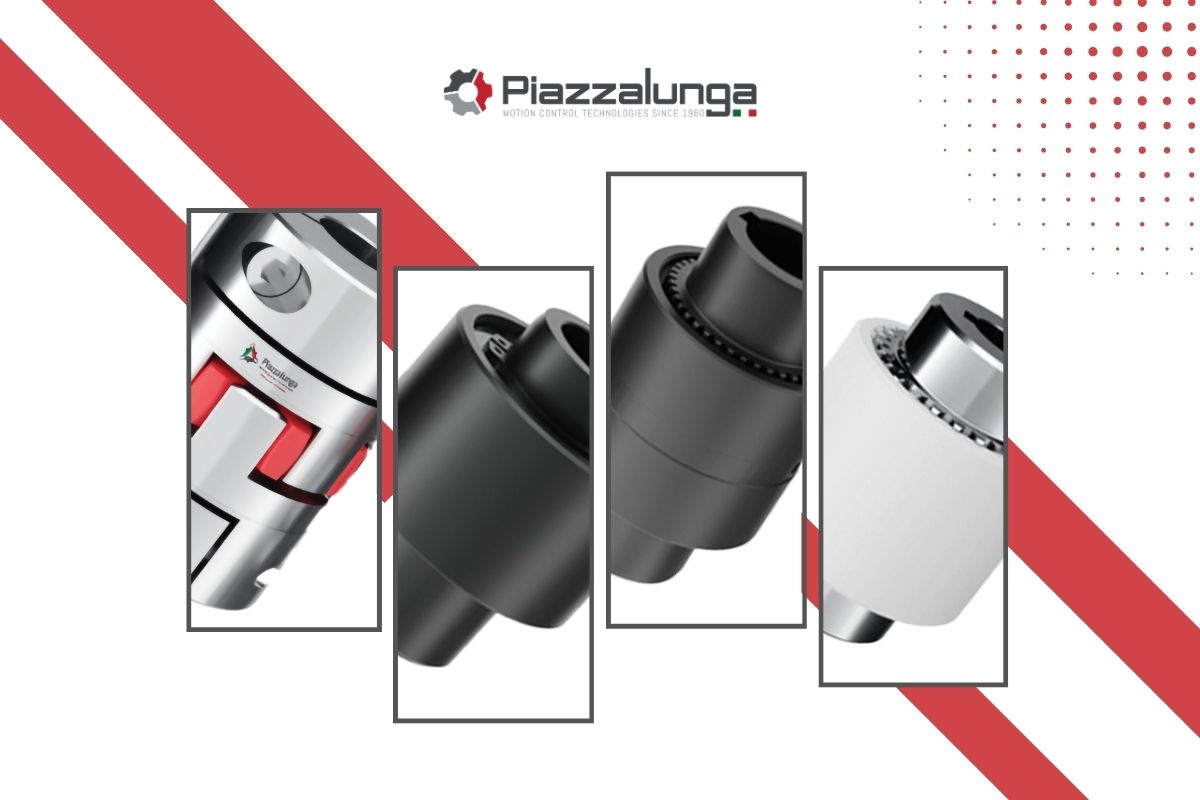

Le principali tipologie di giunti industriali
All’interno delle famiglie appena descritte troviamo diverse tecnologie, ciascuna sviluppata per rispondere a esigenze specifiche.
Le tipologie più diffuse nelle applicazioni industriali sono:
- giunti a stella (o a elastomero);
- giunti a denti;
- giunti con corona in poliammide;
- giunti lamellari;
- giunti a soffietto;
Ognuna presenta caratteristiche, vantaggi e campi di applicazione differenti.
Nei prossimi paragrafi analizzeremo nel dettaglio il funzionamento di ciascuna soluzione, le differenze principali e i criteri da considerare nella scelta.
Le principali tipologie di giunti industriali
Ogni tecnologia nasce per risolvere esigenze specifiche. Per questo motivo non esiste il “giunto migliore” in assoluto, ma il giunto più adatto alla tua applicazione.
Vediamo le principali famiglie utilizzate nelle trasmissioni industriali.
Giunti a stella (a elastomero)
I giunti a stella sono costituiti da due mozzi collegati tramite un elemento elastico centrale, comunemente chiamato “stella”.
L’elastomero svolge una funzione importante perché assorbe parte delle vibrazioni e delle sollecitazioni generate durante il funzionamento.
Punti di forza
- Buona capacità di compensare disallineamenti
- Assorbimento di urti e vibrazioni
- Funzionamento regolare
- Ridotta manutenzione
- Grande versatilità applicativa
Quando sono particolarmente indicati
I giunti a stella vengono spesso utilizzati in:
- macchine automatiche
- impianti di confezionamento
- sistemi di movimentazione
- pompe
- applicazioni con frequenti variazioni di carico
Sono una soluzione molto apprezzata quando è necessario trovare un equilibrio tra affidabilità, semplicità e capacità di smorzamento.
Giunti a denti
I giunti a denti trasmettono il moto attraverso l’accoppiamento di dentature appositamente progettate.
Questa configurazione permette di trasmettere coppie elevate mantenendo dimensioni relativamente contenute.
Punti di forza
- Elevata densità di coppia
- Grande robustezza
- Buona capacità di compensazione
- Affidabilità anche in applicazioni gravose
Quando sono particolarmente indicati
Sono spesso utilizzati in:
- impianti industriali pesanti
- macchine con coppie elevate
- trasmissioni compatte
- sistemi in cui lo spazio disponibile è limitato
Quando il rapporto tra coppia trasmessa e ingombro è un parametro critico, il giunto a denti rappresenta spesso una soluzione molto efficace.
Giunti a denti con corona in poliammide
Questa tipologia utilizza una corona in materiale polimerico che collega due mozzi metallici.
La presenza della corona permette di combinare semplicità costruttiva e buone prestazioni operative.
Punti di forza
- Assenza di lubrificazione
- Manutenzione ridotta
- Buona capacità di compensazione
- Peso contenuto
- Facilità di montaggio
Quando sono particolarmente indicati
Trovano applicazione in:
- motori elettrici
- riduttori
- sistemi di automazione
- impianti industriali generici
Sono spesso scelti quando si cerca una soluzione affidabile e semplice da gestire nel tempo.
Giunti lamellari
I giunti lamellari utilizzano pacchi di lamelle metalliche per trasmettere la coppia.
La loro caratteristica principale è la capacità di combinare precisione e compensazione dei disallineamenti senza introdurre gioco torsionale.
Punti di forza
- Elevata rigidità torsionale
- Assenza di gioco
- Precisione di trasmissione
- Nessuna usura dell’elemento elastico
- Affidabilità alle alte velocità
Quando sono particolarmente indicati
Sono utilizzati frequentemente in:
- servoazionamenti
- macchine utensili
- sistemi di posizionamento
- automazione avanzata
- applicazioni ad alta precisione
Quando l’obiettivo è trasmettere il moto in modo preciso e ripetibile, il giunto lamellare rappresenta una delle soluzioni più efficaci.
Giunti a soffietto
I giunti a soffietto sono progettati per applicazioni che richiedono elevata precisione di trasmissione, assenza di gioco e buona capacità di compensazione dei disallineamenti.
La loro struttura è composta da due mozzi collegati da un soffietto metallico in acciaio inossidabile ad alta flessibilità. Questa configurazione permette di trasmettere il moto in modo preciso e ripetibile, mantenendo al tempo stesso la capacità di compensare piccoli disallineamenti radiali, angolari e assiali.
A differenza dei giunti elastomerici, i giunti a soffietto non utilizzano elementi elastici soggetti a usura. Questo li rende particolarmente adatti alle applicazioni in cui precisione e affidabilità devono rimanere costanti nel tempo.
Le serie GSF2 e GSFH sono caratterizzate da:
- elevata rigidità torsionale;
- assenza di gioco;
- basso momento di inerzia;
- peso contenuto;
- montaggio semplificato tramite bloccaggio a morsetto;
- ottima risposta dinamica.
Grazie a queste caratteristiche, i giunti a soffietto trovano impiego in:
- servoazionamenti;
- sistemi di posizionamento;
- automazione industriale;
- macchine automatiche;
- applicazioni ad alta dinamica.
Quando la priorità è trasmettere il moto con la massima precisione, senza compromettere la capacità di compensare i disallineamenti, il giunto a soffietto rappresenta una delle soluzioni tecnicamente più efficaci.
Confronto tra le principali tipologie di giunti
Ogni tecnologia offre vantaggi differenti.
In fase di selezione è utile valutare alcuni parametri fondamentali.
| Caratteristica | A stella (elastomerico) | A denti | A denti (Corona in poliammide) | Lamellare | A soffietto |
| Smorzamento vibrazioni | Alto | Basso | Alto | Basso | Basso |
| Precisione torsionale | Medio | Alto | Medio | Alto | Alto |
| Assenza di gioco | Medio | Medio | Medio | Alto | Alto |
| Compensazione disallineamenti | Alto | Alto | Alto | Medio | Medio |
| Coppie elevate | Medio | Alto | Medio | Alto | Medio |
| Velocità elevate | Medio | Medio | Medio | Alto | Alto |
| Manutenzione | Bassa | Media | Bassa | Bassa | Bassa |
Come leggere la tabella
- Se la tua priorità è assorbire vibrazioni e urti, orientati verso giunti a stella o giunti a denti con corona in poliammide.
- Se devi trasmettere coppie elevate, i giunti a denti e i giunti lamellari sono generalmente le soluzioni più adatte.
- Se servono precisione, assenza di gioco e alte prestazioni dinamiche, valuta giunti lamellari o giunti a soffietto.
- Se cerchi una soluzione versatile per applicazioni industriali generiche, i giunti a stella rappresentano spesso un ottimo compromesso.
Una nota importante: questa tabella ha valore orientativo.
Vedremo più precisamente nel prossimo capitolo come scegliere il giunto corretto.
Come scegliere il giunto corretto
La scelta di un giunto non dovrebbe mai basarsi esclusivamente sulla coppia nominale.
Per ottenere prestazioni affidabili è necessario considerare diversi fattori.
Coppia da trasmettere
È il primo parametro da analizzare.
Attenzione però: la coppia reale può essere molto diversa da quella teorica, soprattutto in presenza di:
- avviamenti frequenti
- inversioni di moto
- urti
- variazioni di carico
Velocità di rotazione
Ogni giunto ha limiti specifici di velocità.
Superarli può compromettere stabilità, sicurezza e durata.
Disallineamenti
Occorre valutare:
- disallineamenti radiali
- disallineamenti angolari
- spostamenti assiali
Una stima errata può ridurre significativamente la vita utile del sistema.
Ambiente di lavoro
Polvere, umidità, sostanze aggressive, temperature elevate o cicli continui possono influenzare la scelta della tecnologia più adatta.
Precisione richiesta
Non tutte le applicazioni richiedono la stessa accuratezza.
Un sistema di posizionamento avrà esigenze molto diverse rispetto a un trasportatore industriale.
Spazio disponibile
Anche gli ingombri possono diventare un criterio determinante.
In molti casi la soluzione migliore è quella che riesce a coniugare prestazioni e compattezza.
Applicazioni industriali più comuni
I giunti di trasmissione sono presenti praticamente in ogni settore industriale.
Tra le applicazioni più frequenti troviamo:
Macchine automatiche
Dove servono affidabilità, continuità di funzionamento e precisione.
Packaging
Settore caratterizzato da velocità elevate e cicli continui.
Pompe e gruppi di pompaggio
Dove la compensazione dei disallineamenti assume particolare importanza.
Riduttori e motori elettrici
Una delle applicazioni più diffuse in assoluto.
Sistemi di movimentazione
Nastri trasportatori, rulliere e impianti logistici richiedono spesso soluzioni robuste e affidabili.
Servoazionamenti
Applicazioni nelle quali precisione e assenza di gioco diventano prioritarie.
Errori da evitare nella scelta di un giunto
Molti problemi nascono da valutazioni incomplete effettuate in fase progettuale.
Gli errori più frequenti sono:
Considerare solo la coppia
La coppia rappresenta solo uno dei parametri da analizzare.
Ignorare i disallineamenti
È una delle principali cause di usura precoce.
Trascurare il comportamento dinamico
Urti, vibrazioni e variazioni di carico influenzano direttamente le prestazioni del sistema.
Non considerare l’ambiente operativo
Un giunto adatto in officina potrebbe non esserlo in un ambiente gravoso o particolarmente contaminato.
Conclusioni
I giunti di trasmissione sono molto più di un semplice collegamento tra due alberi.
Influenzano il comportamento della macchina, la precisione della trasmissione, la durata dei componenti e l’affidabilità dell’intero impianto.
Per questo motivo la scelta del giunto corretto dovrebbe sempre partire da un’analisi dell’applicazione reale: coppia, velocità, disallineamenti, ambiente di lavoro e prestazioni richieste.
Ogni tecnologia offre vantaggi specifici. Comprenderne le caratteristiche è il primo passo per individuare la soluzione più adatta e costruire una trasmissione efficiente, affidabile e duratura.
Siamo a tua disposizione
Se hai dubbi sulla scelta del giunto più adatto alla tua applicazione, il confronto con il nostro ufficio tecnico specializzato può aiutarti a valutare tutte le variabili progettuali prima che diventino un problema operativo.
Scrivi per saperne di più: https://piazzalunga.com/contatti/
