Meglio un disinnesto controllato che un fermo imprevisto.
Chi lavora nel mondo della meccanica industriale lo sa bene: quando una macchina si blocca per un sovraccarico improvviso, le conseguenze possono essere costose. Non solo in termini di manutenzione, ma anche di tempi di inattività e perdita di produttività.
Per evitare tutto questo, esiste un componente tanto semplice quanto fondamentale: il limitatore di coppia.
Un dispositivo progettato per proteggere gli organi di trasmissione, assicurando che la macchina si fermi in modo controllato e sicuro prima che il danno si verifichi.
In questo articolo vediamo come funziona, quando serve e perché la Serie LSR/GT di Piazzalunga rappresenta una delle soluzioni più efficaci per combinare precisione, rigidità e sicurezza meccanica.
Cos’è un limitatore di coppia e a cosa serve
Il limitatore di coppia è un dispositivo meccanico che interviene automaticamente quando la coppia trasmessa supera un valore impostato.
In altre parole, è una “valvola di sicurezza” per la trasmissione: si disinnesta prima che il sovraccarico possa danneggiare componenti come motori, riduttori, alberi o ingranaggi.
I limitatori di coppia meccanici sono utilizzati in moltissimi settori: dalle macchine utensili ai sistemi di automazione, dagli impianti di confezionamento ai robot industriali..
La loro funzione è sempre la stessa: interrompere il moto in modo rapido e controllato, proteggendo così l’intero sistema.
La nostra gamma prevede le seguenti tipologie:
- A frizione, basati su dischi d’attrito regolabili.
- A sfere o rulli, che utilizzano elementi di precisione inseriti in piste calibrate.
Tra le due, il modello a sfere o rulli offre un equilibrio ideale tra precisione, velocità di intervento e semplicità costruttiva.
Come funziona un limitatore a sfere o rulli
Nel limitatore di coppia a sfere o rulli, il movimento viene trasmesso attraverso una serie di elementi sferici o cilindrici alloggiati in apposite piste.
Quando la coppia di trasmissione resta entro i limiti previsti, tutto funziona in modo fluido e continuo. Ma quando si verifica un sovraccarico, le sfere o i rulli scorrono sulle piste e il sistema si disinnesta istantaneamente, interrompendo la trasmissione.
Il risultato è un disinnesto preciso, ripetibile e bidirezionale, capace di reagire in frazioni di secondo.
Il principio di disinnesto controllato
A differenza di un semplice slittamento, il disinnesto del limitatore è meccanicamente calibrato.
La forza di intervento è definita da molle precaricate, che esercitano una pressione costante sulle sfere o sui rulli. Quando la coppia supera il valore impostato, la molla cede e il sistema interviene, separando le parti in movimento.
In questo modo, l’energia viene dissipata in modo sicuro, evitando rotture improvvise.
La regolazione della coppia di intervento
Uno dei grandi vantaggi dei limitatori a sfere o rulli è la possibilità di regolare la coppia di intervento in base alle esigenze operative.
Agendo sulla pressione delle molle, si può aumentare o ridurre la soglia di disinnesto, adattando il dispositivo a diverse applicazioni o condizioni di carico.
Questo garantisce un controllo preciso e ripetibile, riducendo al minimo i rischi di fermo non pianificato.
Perché scegliere un limitatore meccanico rispetto a soluzioni elettroniche
Oggi esistono anche sistemi di protezione elettronici, che monitorano la coppia tramite sensori e inviano segnali di allarme al controllo macchina.
Tuttavia, in molte applicazioni industriali, la soluzione meccanica resta la più affidabile.
Ecco perché:
- Reazione immediata: il disinnesto avviene in tempo reale, senza ritardi di rilevamento.
- Semplicità e robustezza: meno componenti sensibili, maggiore durata.
In condizioni gravose o in impianti che richiedono affidabilità assoluta, un limitatore meccanico di qualità è la soluzione più sicura e prevedibile.
In alcune applicazioni, i sistemi di protezione meccanici ed elettronici possono coesistere (ridondanza)

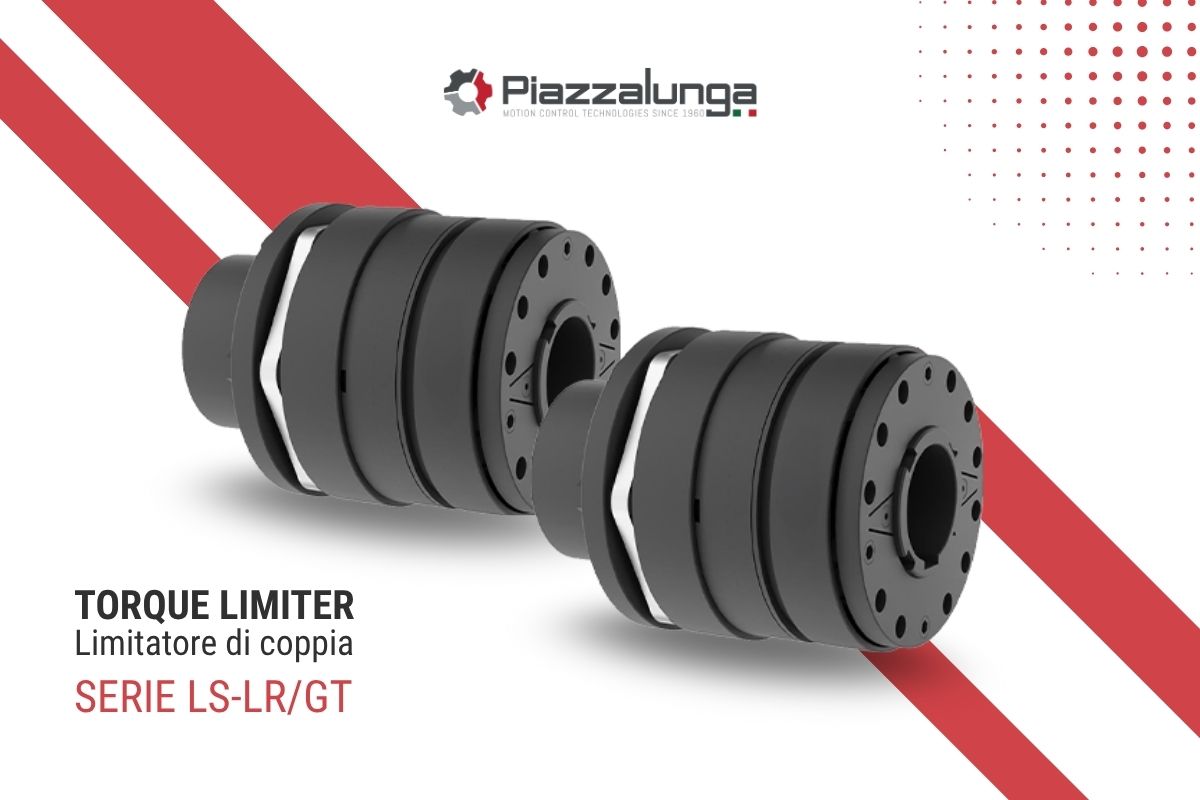

La soluzione Piazzalunga – Serie LSR/GT
Il ruolo del giunto rigido a lamelle nella trasmissione:
La Serie LSR/GT combina la tecnologia del limitatore a sfere o rulli con un giunto rigido a lamelle integrato, offrendo una protezione completa e una trasmissione ad alta precisione.
Progettata per garantire prestazioni costanti anche in ambienti complessi, rappresenta una scelta ideale per chi cerca affidabilità e controllo totale sulla propria linea produttiva.
Caratteristiche tecniche principali
- Coppia di intervento: da 60 a 5.200 Nm
- Foro massimo: 90 mm
- Disinnesto: bidirezionale
- Riarmo: automatico, anche in fase personalizzata
- Giunto rigido a lamelle integrato che offre:
- Assenza di gioco torsionale, essenziale per applicazioni di precisione.
- Rigidità elevata, che assicura una trasmissione del moto senza perdite.
- Montaggio diretto, senza la necessità di elementi di accoppiamento aggiuntivi.
Il risultato è una trasmissione compatta, precisa e più semplice da installare, con meno componenti soggetti a usura o manutenzione.
👉 https://piazzalunga.com/prodotto/serie-ls-lr-gt/
Vantaggi applicativi e settori ideali
- Protezione immediata da sovraccarichi e urti meccanici
- Trasmissione senza gioco torsionale
- Maggiore precisione nei movimenti
- Facilità di montaggio e regolazione
I limitatori LSR/GT trovano impiego in una vasta gamma di settori:
- Macchine utensili e sistemi di posizionamento ad alta precisione
- Linee di automazione e robotica industriale
- Impianti di confezionamento e packaging
- Sistemi di movimentazione materiali
- Applicazioni di test e collaudo meccanico
Conclusioni: sicurezza e continuità nella trasmissione meccanica
Un limitatore di coppia è, in sostanza, un’assicurazione per la tua macchina.
Permette di intervenire prima che il danno accada, preservando l’integrità della trasmissione e riducendo costi di manutenzione e fermo impianto.
La Serie LSR/GT rappresenta la sintesi perfetta tra robustezza, precisione e sicurezza: un sistema meccanico che unisce il meglio di due mondi — il disinnesto controllato e la rigidità torsionale.
👉 In meccanica, come nella prevenzione, la differenza la fa chi interviene un istante prima.
Contattaci all’indirizzo commerciale@piazzalunga.com per valutare il limitatore di coppia più adatto al tuo impianto industriale.
